當前位置：首頁>公司產品>絲桿升降機>SJA螺旋升降機

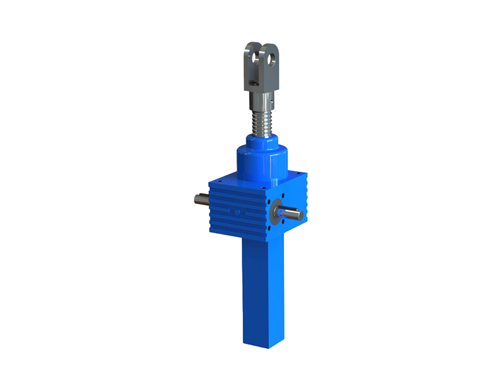

SJA螺旋升降機

SJA螺旋升降機的方形凹槽殼體，加大外殼的散熱能力，延長潤滑脂使用壽命等。球墨鑄鐵的外殼材料選擇，大幅提高殼體的強度和性能，以及在高溫/低溫下的廣泛應用。方形尾罩設計，控制絲杠不自轉。加工設備和加工組裝工藝，是高產品質量的保證，設計理念創造了抗沖擊能力強，高強度，低噪音，長壽命，體積小的優質產品。

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

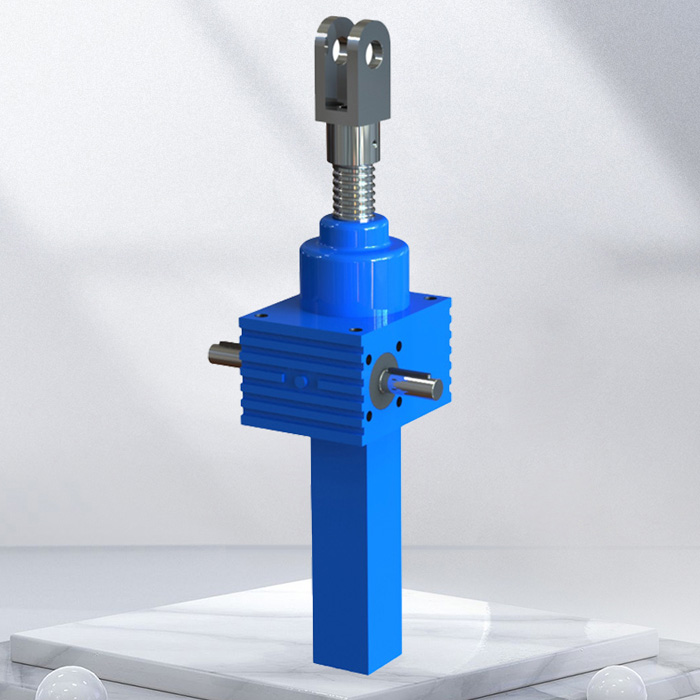

SJA螺旋升降機詳細內容介紹information

SJA螺旋升降機的方形凹槽殼體，加大外殼的散熱能力，延長潤滑脂使用壽命等。球墨鑄鐵的外殼材料選擇，大幅提高殼體的強度和性能，以及在高溫/低溫下的廣泛應用。方形尾罩設計，控制絲杠不自轉。加工設備和加工組裝工藝，是高產品質量的條件，設計理念創造了抗沖擊能力強，高強度，低噪音，長壽命，體積小的優質產品。

模塊化組合豐富了產品的組合變化，SJA螺旋升降機可以直接與電機/減速電機/特殊功能附件的任意組合，一體化設計，為客戶提供上千種輕而易舉的選擇。
可以按照客戶要求非標設計，如不銹鋼殼體及絲杠螺旋升降機，多頭絲杠，耐高溫，耐低溫等產品。

附件齊全：防塵罩，反齒隙設計，安全螺母，滾珠絲杠，限位開關，過載離合器，電位計，編碼器，制動器，手搖把，安裝附件等。

SJA螺旋升降機選型參數：

型號		SJA5	SJA10	SJA20	SJA50	SJA80	SJA100	SJA200	SJA300
最大提升力KN		5	10	20	50	80	100	200	300
絲杠直徑x導程mm		Tr18x4	Tr20x4	Tr30x6	Tr40x7	Tr50x8	Tr60x9	Tr80x12	Tr100x16
蝸輪蝸桿減速比	V1	1:4	1:4	1:6	1:7	1:8	1:8	1:8.75	1:10.25
蝸輪蝸桿減速比	L1	1:16	1:16	1:24	1:28	1:32	1:32	1:35	1:41
蝸桿輸入1轉絲桿行程mm	V1	1	1	1	1	1	1.125	1.371	1.56
蝸桿輸入1轉絲桿行程mm	L1	0.25	0.25	0.25	0.25	0.25	0.281	0.343	0.39
最大輸入功率Kw	V1	0.30	0.57	0.14	2.2	2.5	3	4	7
最大輸入功率Kw	L1	0.15	0.27	0.55	1.1	1.5	2.2	3.5	5.5
滿載啟動扭矩Nm	V1	4.2	8	18	48.5	75	100	265	460
滿載啟動扭矩Nm	L1	1.5	3.1	6.7	20	30	41	106	180
啟動效率	V1	0.24	0.25	0.19	0.18	0.17	0.18	0.17	0.18
啟動效率	L1	0.16	0.16	0.12	0.11	0.10	0.11	0.11	0.12
1500rpm時的運轉效率	V1	0.34	0.35	0.33	0.32	0.31	0.33	0.33	0.33
1500rpm時的運轉效率	L1	0.25	0.25	0.24	0.23	0.22	0.23	0.22	0.23
空載扭矩Nm	V1	0.11	0.29	0.4	0.84	1.85	2.1	2.8	3.8
空載扭矩Nm	L1	0.09	0.18	0.29	0.59	1.12	1.4	2.1	3.1
箱體材料		球磨鑄鐵
箱體重量Kg		3.2	5	8.5	21.5	36	58	75	110
每100mm絲杠+護管重量Kg		0.36	0.50	0.75	1.52	2.44	3.02	4.5	6.8

   SJA螺旋升降機產品特點：
推桿速度：最高可至75mm/s
輸入轉速：1800rpm
行程范圍：可至6.5米
標準產品精度可至0.1mm，含反齒隙附件精度可至0.04mm
機械同步精度高，運行平穩
抗沖擊能力強
可提供雙頭絲杠，三頭絲杠，滾珠絲杠螺旋升降機
10分鐘工作制為30%
絲杠運動S型
S型螺旋升降機的原理為蝸桿驅動蝸輪旋轉，蝸輪中間為內螺紋孔機構（與絲杠相嚙合），再將旋轉運動傳遞至絲杠上下直線運動
絲杠運動R型：
　R型螺旋升降機的原理為蝸桿驅動蝸輪旋轉，蝸輪與絲杠鍵連接，因此將旋轉運動傳遞至絲杠旋轉運動，絲杠驅動上面的螺母做上下直線運動
電機一體化組合：
每種型號螺旋升降機都可以通過法蘭盤連軸器直接與交流電機/伺服電機/步進電機/防爆電機直接連接，但電機的功率不要超過螺旋升降機最大允許功率，標準配置電機為：ABB電機，西門子電機
減速電機一體化組合：
每種型號螺旋升降機都可以通過法蘭盤連軸器直接與各式交流減速電機直接連接，但需要核對螺旋升降機的最大輸入扭矩，最低速度可至5mm/min或更低。所配減速電機可以為斜齒輪減速電機，平行輸出軸

減速電機，傘齒輪減速電機，蝸輪蝸桿減速電機，標準配置為德國NORD減速電機，德國SEW減速電機。減速電機具體型號選擇，請與當地的辦事處咨詢，我們將提供成套方案.
