包絡蝸桿減速機技術特點

發布時間：2016/6/2 15:19:08 來源：海洋傳動

平面二次包絡環面蝸桿減速器其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副

平面二次包絡環面蝸桿減速器其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU，PWO，PWS型三種形式，適用于冶金，礦山，起重，運輸，石油，化工，建筑等行業機械設備的減速傳動
包絡蝸桿減速機技術要求

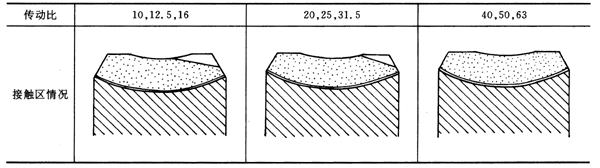

接觸斑點的大小

精度等級	項目	中心距a（mm）
		80～160	＞160～315	＞315～630
7	蝸輪齒面接觸斑點	按高度不小于70％按寬度不小于70％
	蝸桿齒面接觸斑點	按長度不小于70％接觸部位偏向入口
8	蝸輪齒面接觸斑點	按高度不小于60％按寬度不小于60％
	蝸桿齒面接觸斑點	按長度不小于60％接觸部位偏向入口

接觸斑點的大小

側隙j_C和j_b

_{側隙（μm）

中心距a（mm）

80～160

＞160～315

＞315～500

中等側隙j_C≤

220

380

530

較小保證側隙j_b≤

55

95

130

軸承的軸向間隙

軸承內徑d₁（mm）

軸向間隙（μm）

蝸桿軸承

蝸輪軸承

30

0

—

＞30～50

0

20～50

＞50～80

0

40～70

＞80～120

0

50～100

＞120～180

0

80～150}

瀏覽更多關于包絡蝸桿減速機二次包絡減速機環面蝸桿減速機的相關內容
