當前位置：首頁>減速器（采購指南）>技術文檔>釜用減速機

釜用減速機

發布時間：2016/6/2 15:19:07 來源：海洋傳動

反應釜專用減速機，符合JB/T7848-1995標準。是一種專用傳動裝置，主要用于化工、制藥、有色冶金、建筑、食品、環保及輕工等行業的攪拌設備中，其工作條件與圓弧圓柱蝸桿減速器相同。

反應釜專用減速機除具有圓弧圓柱蝸桿減速器的優點外，還具有以下特點：

⑴減速器的總傳動比可靈活調整；第1級采用帶傳動，改變帶輪直徑即可調整總傳動比。

⑵傳動帶采用窄V帶，承載能力高，帶的根數最多為4根，減小了結構尺寸。

⑶蝸輪支承跨距的增大，改善了輸出軸的受力狀況，并可省去支架上的中間支承環節，使整機高度明顯減小。

⑷傳動帶的預緊調整采用螺柱螺母，操作靈活，簡便可靠。

⑸整機結構緊湊，協調穩定。

型號、中心距、速比、標記示例

1.型號

反應釜專用減速機的型號用LCW表示，其中L表示減速器型式為立式，C表示蝸桿齒形ZC₁，W表示蝸桿減速器。

2.中心距共8種，分別為：

80mm、100mm、125mm、160mm、180mm、200mm、225mm、250mm

3.速比有10種，分別為：8、10、12.5、16、20、25、31.5、40、50、63

4.標記示例

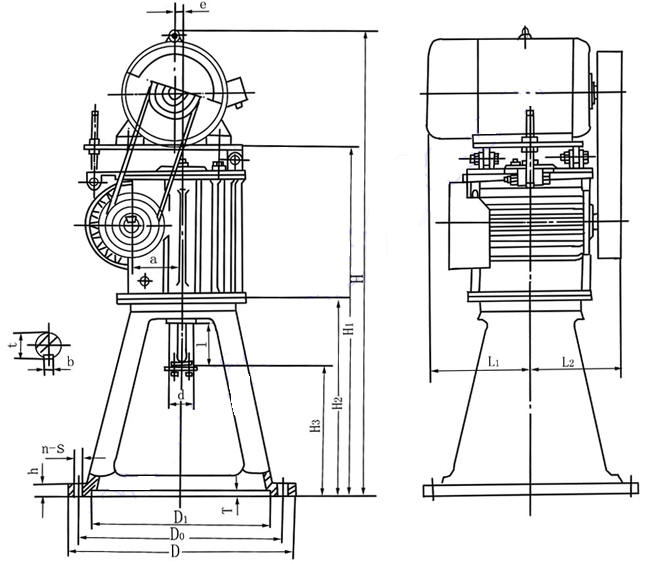

型號	a	D	D₀	D₁	T	h	d	l	b	t	e	H	H₁	H₂	H₃	L₁	L₂	n-s	電機功率P₁/KW	重量/kg
LCW80	80	305	270	235	6	24	40k6	82	12	43	10	914～989	744	445	340	130～225	156	8-φ14.5	0.75～1.5	98～118
		350	300	250															2.2
		395	360	315															3
LCW100	100	350	300	250	6	26	45k6	82	14	48.5	10	975～1100	785	450	345	145～225	186	8-φ14.5	1.5～2.2	145～185
		495	455	400															4～5.5
LCW125	125	455	400	355	6	26	60m6	105	18	64	15	1140～1280	895	505	370	200～330	225	8-φ18.5	3	215～298
		495	455	400															4～5.5
		560	510	450															7.5～11
LCW160	160	560	510	450	6	30	70m6	105	20	74.5	20	1350～1465	1035	535	390	242～405	285	8-φ24	5.5～11	345～465
		600	560	490															11～15
		650	600	550															22
LCW180	180	560	510	450	6	30	85m6	130	22	90	20	1459～1619	1144	585	415	257～455	310	12-φ24	7.5～11	385～575
		600	560	490															18.5
		650	600	550															22
LCW200	200	560	510	450	6	30	90m6	130	25	95	20	1535～1750	1200	605	435	292～463	330	12-φ24	7.5～15	480～685
		650	600	550															22～37
LCW225	225	600	560	490	6	30	100m6	165	28	106	25	1726～1871	1341	665	455	317～445	355	12-φ24	11～15	620～815
		650	600	550															22～45
LCW250	250	600	560	490	6	30	110m6	165	28	116	25	1785～1975	1390	680	470	357～492	390	12-φ24	11～18.5	730～1040
		650	600	550															22～45
		700	650	600															55

LCW型立式圓弧圓柱蝸桿減速器性能參數(JB/T7848-1995)

規格型號	公稱傳動比i	電動機功率 P₁/kw	電動機型號	帶輪直徑 D/mm	V帶		輸出轉速 n₂/(r/min)	輸出轉矩 T₂7(N·m)
規格型號	公稱傳動比i	電動機功率 P₁/kw	電動機型號	帶輪直徑 D/mm	型號	根數	輸出轉速 n₂/(r/min)	輸出轉矩 T₂7(N·m)
LCW80	8	4.0	Y112M-4	90	SPZ	3	182	180
	10	3.0	Y100L2-4	100			145	160
	12.5	3.0	Y100L2-4				122	190
	16	2.2	Y100L1-4				97	165
	20	2.2	Y100L1-4				73	220
	25	1.2	Y90L-4				59	175
	31.5	1.2	Y90L-4				48	200
	40	1.1	Y90S-4				37	190
	50	1.1	Y90S-4				29	225
	63	0.75	Y802-4	112			25	175
LCW100	8	5.5	Y132S-4	132	SPZ	3	182	240
	10	5.5	Y132S-4	132			145	305
	12.5	4.0	Y112M-4	112			122	255
	16	4.0	Y112M-4	112			97	320
	20	2.2	Y100L1-4	118			73	215
	25						61	265
	31.5						48	315
	40	1.5	Y90L-4	125			37	270
	50						30	315
	63						25	360
LCW125	8	11	Y160M-4	160	SPA	3	182	495
	10	11	Y160M-4	160			145	625
	12.5	7.5	Y132M-4	140			122	520
	16						97	605
	20						73	810
	25	5.5	Y132S-4				59	705
	31.5	5.5	Y132S-4				50	790
	40	4.0	Y112M-4	150			37	760
	50	3.0	Y100L2-4				30	670
	63	3.0	Y100L2-4				25	765
LCW160	8	22	Y180L-4	224	SPB	3	176	1060
	10	22	Y180L-4				145	1285
	12.5	18.5	Y180M-4				122	1380
	16	15	Y160M-4	180			97	1270
	20	11	Y160M-4				73	1200
	25						61	1530
	31.5						48	1735
	40	7.5	Y132M-4	120			37	1500
	50	5.5	Y132S-4				30	1290
	63	5.5	Y132S-4				25	1540
LCW180	8	30	Y200L-4	250	SPB	3	207	1200
	10	30	Y200L-4	250			155	1650
	12.5	18.5	Y180M-4	200			125	1585
	16						91	2000
	20						77	1960
	25	11	Y160M-4	280			58	1470
	31.5						45	1840
	40						38	2195
	50	7.5	Y132M-4	224			29	1990
	63	7.5	Y132M-4	224			25	2095
LCW200	8	45	Y225M-4	280	SPC	3	182	2140
	10	37	Y225S-4	280			145	2180
	12.5	30	Y200L-4	236			118	2150
	16	30	Y200L-4	236			97	2600
	20	22	Y180L-4	250			73	2490
	25	15	Y160L-4	250			59	2070
	31.5			250			48	2390
	40						37	3110
	50	11	Y160M-4				30	2705
	60	7.5	Y132M-4	280			25	2150
LCW225	8	45	Y225M-4	250	SPC	4	207	1830
	10	45	Y225M-4			3	141	2740
	12.5	37	Y225S-4				125	2520
	16	30	Y200L-4	280			94	2610
	20	30	Y200L-4				77	3240
	25	22	Y180L-4				58	3100
	31.5	15	Y160L-4	236			47	2470
	40	15	Y160L-4				38	3060
	50	11	Y160M-4				29	2840
	63	11	Y160M-4				26	3115
LCW250	8	55	Y250M-4	300	SPC	4	182	2510
	10	55	Y250M-4	300		4	145	3250
	12.5	45	Y225-4	315		3	122	3150
	16	45	Y225-4				97	4140
	20	37	Y225S-4				73	4210
	25	30	Y200L-4	250			59	4200
	31.5	22	Y180L-4	280			48	3595
	40	22	Y180L-4				37	4635
	50	18.5	Y180M-4				30	4625
	63	11	Y160M-4				25	3170
