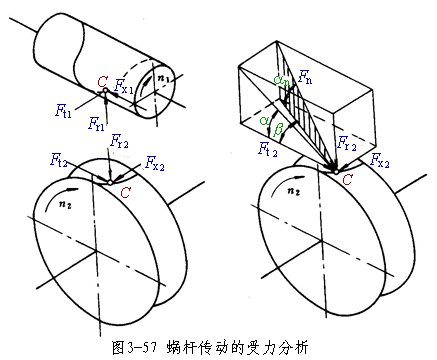

如圖3－57所示的蝸桿傳動中，在蝸桿與蝸輪的嚙合點C上，作用著大小相等、方向相反的法向力Fn。這法向力Fn可以分解成三個互相垂直的分力：切向力Ft、軸向力Fx及徑向力Fr。由于蝸桿軸與蝸輪軸交錯成90°，故蝸桿切向力Ft1等于蝸輪軸向力Fx2，蝸桿軸向力Fx1等于蝸輪切向力Ft2，蝸桿徑向力Fr1等于蝸輪徑向力Fr2。它們分別是一對作用力與反作用力。即：
Ft1=Fx2=2T1/d1 (3-66)
Ft2=Fx2=2T1/d2 (3-67)
Fr2=Fr1=Ft2tga (3-68)
式中 T1、T2--分別為作用在蝸桿與蝸輪上的轉矩，T2=iT1；
i--蝸桿傳動的傳動比；
h--蝸桿傳動效率；
d1、d2--分別為蝸桿與蝸輪的分度圓直徑；
a--壓力角，通常 a=20°。
（二）齒面接觸強度計算
蝸桿一般為鋼制，其強度較高，通常不損壞，故一般不進行強度計算。
蝸輪多數由青銅制造，青銅的強度與硬度比鋼差。蝸輪輪齒損壞形式與齒輪相似，有齒面磨損、膠合、點蝕及齒根折斷。其中膠合及磨損破壞較為常見。
膠合，磨損隨滑動速度及接觸應力的增大而加劇，為此，除選用減摩性材料和保證良好潤滑外，還必須限制接觸應力。因此，蝸輪齒面接觸強度計算是蝸桿傳動的重要部分。它的設計公式為
（3－69）
式中 T2--作用在蝸輪上的轉矩，N·mm；
K--載荷系數，K＝1～1.4。當載荷平穩，滑動速度 vs小于等于3m/s及精度較高時，取低值。
[s]H--蝸輪的許用接觸應力，MPa，見表3－24。
表3－24 蝸輪的許用接觸應力[s]H MPa
|
灰鑄鐵或強度極限 sb≥300MPa的青銅蝸輪
|
|||||||
|
配對材料
|
滑動速度(m/s)
|
||||||
|
蝸桿
|
蝸輪
|
0.25
|
0.5
|
1
|
2
|
3
|
4
|
|
20鋼、20Cr滲碳45鋼淬火
|
HT150
|
166
|
150
|
127
|
95
|
-
|
-
|
|
HT200
|
202
|
182
|
154
|
115
|
-
|
-
|
|
|
ZCuA110Fe3
|
190
|
180
|
173
|
163
|
154
|
149
|
|
|
45鋼調質
|
HT150
|
139
|
125
|
106
|
79
|
-
|
-
|
|
HT200
|
168
|
152
|
128
|
96
|
-
|
-
|
|
|
強度極限 sb<300MPa的青銅蝸輪
|
|||
|
蝸輪材料
|
鑄造方法
|
蝸桿齒面硬度
|
|
|
≤45HRC
|
>45HRC
|
||
|
ZCuSn5Pb1
|
砂模鑄造
|
150
|
180
|
|
金屬模鑄造
|
220
|
268
|
|
|
ZCuSn5Pb5Zn5
|
砂模鑄造
|
113
|
135
|
|
金屬模鑄造
|
128
|
140
|
|
|
離心鑄造
|
158
|
183
|
|
