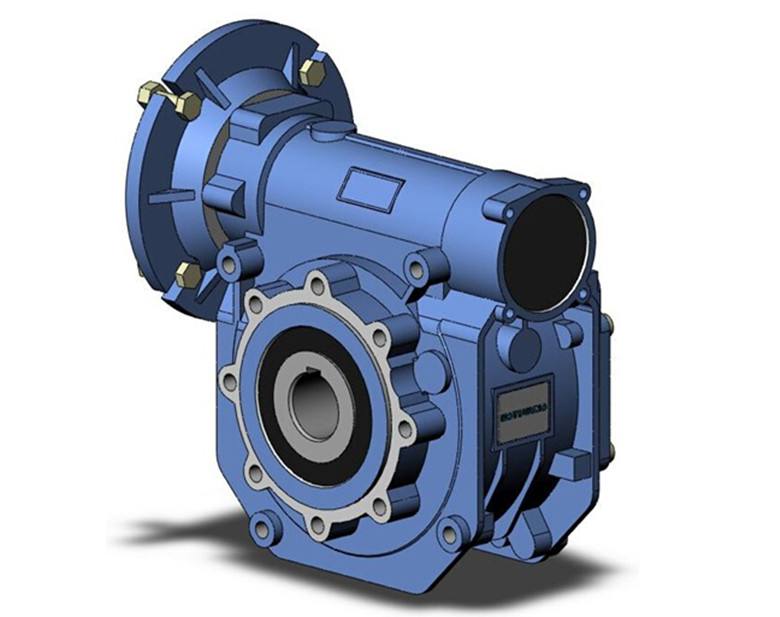

RV系列鋁合金蝸輪蝸桿減速機基本結構主要由傳動零件蝸輪蝸桿、軸、軸承、箱體及其附件所構成。

　　可分為有三大基本結構部：箱體、蝸輪蝸桿、軸承與軸組合。

　　箱體是蝸輪蝸桿減速機中所有配件的基座，是支承固定軸系部件、保證傳動配件正確相對位置并支撐作用在減速機上荷載的重要配件。

　　蝸輪蝸桿主要作用傳遞兩交錯軸之間的運動和動力，軸承與軸主要作用是動力傳遞、運轉并提高效率。

　　蝸輪蝸桿減速機部分附件解說如下：

　　外殼：鋁合金(機座：025-090)鑄鐵(機座：110-150)。

　　蝸桿：20Cr鋼。碳、氮共滲處理(精磨后保持齒面硬度HRC60，硬度厚度大于0.5mm)。

　　蝸輪：特殊配置的耐磨鎳青銅。

　　蝸輪蝸桿減速機油蓋/通氣器：主要用于排出渦輪蝸桿減速機機箱內的氣體。

　　端蓋：分為大端蓋和小端蓋，端蓋為固定軸系部件的軸向位置并承受軸向載荷，軸承座孔兩端用軸承蓋封閉。

　　油封：主要使用防止機箱內部的潤滑油外泄，提高潤滑油的使用時間。

　　放油螺塞：主要用于更換潤滑油時排放污油和清洗濟。

　　蝸輪蝸桿減速機的油標蓋/油標：主要用于觀察渦輪蝸桿減速機機箱內部的油量是否達標。
